Rozměry

Tloušťky stěn potrubí pro předvařované příruby (EN 1092-1:2013-04)

A _Ø	PN 2,5 Sp	PN 6 Sp	PN 10 Sp	PN 16 Sp	PN 25 Sp	PN 40 Sp	PN 63 Sp	PN 100 Sp
17,2	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0
21,3	2,0	2,0	2,0	2,0	2,0	2,0	2,0	2,0
26,9	2,3	2,3	2,3	2,3	2,3	2,3	2,6	2,6
33,7	2,6	2,6	2,6	2,6	2,6	2,6	2,6	2,6
42,4	2,6	2,6	2,6	2,6	2,6	2,6	2,9	2,9
48,3	2,6	2,6	2,6	2,6	2,6	2,6	2,9	2,9
60,3	2,9	2,9	2,9	2,9	2,9	2,9	2,9	3,2
76,1	2,9	2,9	2,9	2,9	2,9	2,9	3,2	3,6
88,9	3,2	3,2	3,2	3,2	3,2	3,2	3,6	4,0
114,3	3,6	3,6	3,6	3,6	3,6	3,6	4,0	5,0
139,7	4,0	4,0	4,0	4,0	4,0	4,0	4,5	6,3
168,3	4,5	4,5	4,5	4,5	4,5	4,5	5,6	7,1
219,1	6,3	6,3	6,3	6,3	6,3	6,3	7,1	10,0
273,0	6,3	6,3	6,3	6,3	7,1	7,1	8,8	12,5
323,9	7,1	7,1	7,1	7,1	8,0	8,0	11,0	14,2
355,6	7,1	7,1	7,1	8,0	8,0	8,8	12,5	16,0
406,4	7,1	7,1	7,1	8,0	8,8	11,0	14,2
457	7,1	7,1	7,1	8,0	8,8	12,5
508	7,1	7,1	7,1	8,0	10,0	14,2
610	7,1	7,1	7,1	8,8	11,0	16,0
711	7,1	7,1	8,0	8,8	12,5
813	7,1	7,1	8,0	10,0	14,2
914	7,1	7,1	10,0	10,0	16,0
1 016	7,1	7,1	10,0	10,0	17,5
1 219	7,1	8,0	11,0	12,5
1 422	7,1	8,0	12,5	14,2
1 626	8,0	9,0	14,2	16,0

Výřez z tabulky A.1 z EN 1092-1:2013-0 — Tloušťka stěny pro typ 11

A Ø	Vnější průměr
Sp	Tloušťka stěny
PN	Jmenovitý tlakový stupeň

Přiřazení tlaku - teploty¹⁾

Přiřazení tlaku a teplot přírub probíhá dle skupin materiálů. V oblasti parních kotlů jsou běžné následující materiály a skupiny:

Skupina materiálu	Označení	Číslo materiálu
3E0	Nelegované oceli s garantovanými pevnostními vlastnostmi při zvýšených teplotách	1.0352 P245GH 1.0460 P250GH
3E1	Nelegované oceli se stanovenými vlastnostmi do 400 °C, horní mez průtažnosti > 265 N/mm²	1.0426 P280GH
4E0	Nízkolegované oceli s 0,3 % molybdenu	1.5415 16Mo3
12E0	Standardní obsah uhlíku, stabilizovaný titanem, resp. niobem	1.4541 X6CrNiTi18-10 1.4550 X6CrNiNb18-10 1.4941 X6CrNiTiB18-10
15E0	Standardní obsah uhlíku, legovaný molybdenem, stabilizovaný titanem, resp. niobem	1.4571 X6CrNiMoTi17-12-2 1.4580 X6CrNiMoNb17-12-2

Přiřazení tlaku a teplot

_{1) Zdroj: EN 1092-1:2013-04 tabulka 9, G.2.2, G.3.2, tabulka D.1}

Pokyny k níže uvedeným tabulkám a grafům:

Dle normy pro příruby EN 1092-1:2013-04
Jako referenční hodnota pro tloušťku vR jsou brány výhradně spodní rozsah a tím i nejvyšší tlaky, u větších rozměrů příruby a tím silnějšího výchozího materiálu musí být eventuálně použity nižší přípustné tlaky PS.
U austenitických materiálů se nerozlišuje pouze skupina materiálu, nýbrž částečně také jednotlivé materiály. Následně jsou jako standardní materiály používány:
- 12E0 > 1.4541
- 15E0 > 1.4571
RT (prostorová teplota) = – 10 °C ... 50 °C
Musí být aplikována lineární interpolace mezi tabulkovými hodnotami
PN jmenovitý stupeň tlaku
PS přípustný tlak [bar]
TS přípustná teplota [°C]

PN10

TS [°C]		RT	100	150	200	250	300	350	400	450	460	470	480	490	500	510	520	530
PS [bar]	3E0	10,0	9,2	8,8	8,3	7,6	6,9	6,4	5,9	3,2	–	–	–	–	–	–	–	–
	3E1	10,0	10,0	10,0	10,0	9,7	8,8	8,0	7,3	4,0	–	–	–	–	–	–	–	–
	4E0	10,0	10,0	10,0	10,0	9,7	8,5	8,0	7,4	6,9	6,4	5,9	5,4	4,9	4,4	3,5	2,8	2,2

Výřez z tabulky G.2.1–3 – PN 10 pro feritické materiály

TS [°C]		RT	100	150	200	250	300	350	400	450	500	550	560	570	580	590	600
PS [bar]	12E0	10,0	9,9	9,3	8,8	8,4	7,9	7,6	7,4	7,2	7,0	6,7	6,1	5,6	5,0	4,5	4,0
	15E0	10,0	10,0	9,8	9,3	8,8	8,3	8,0	7,8	7,6	7,5	7,4	7,4	7,3	6,7	6,0	5,5

Výřez z tabulky G.4.1–3 – PN 10 pro austenitické materiály

PN16

TS [°C]		RT	100	150	200	250	300	350	400	450	460	470	480	490	500	510	520	530
PS [bar]	3E0	16,0	14,8	14,0	13,3	12,1	11,0	10,2	9,5	5,2	–	–	–	–	–	–	–	–
	3E1	16,0	16,0	16,0	16,0	15,6	14,0	12,9	11,8	6,4	–	–	–	–	–	–	–	–
	4E0	16,0	16,0	16,0	16,0	15,6	13,7	12,9	11,9	11,0	10,2	9,4	8,6	7,8	7,0	5,6	4,4	3,5

Výřez z tabulky G.2.1–4 – PN 16 pro feritické materiály

TS [°C]		RT	100	150	200	250	300	350	400	450	500	550	560	570	580	590	600
PS [bar]	12E0	16,0	15,8	14,9	14,1	13,4	12,7	12,2	11,8	11,6	11,3	10,8	9,8	8,9	8,1	7,3	6,5
	15E0	16,0	16,0	15,6	14,9	14,1	13,3	12,8	12,4	12,2	12,0	11,9	11,8	11,7	10,7	9,7	8,8

Výřez z tabulky G.4.1–4 – PN 16 pro austenitické materiály

PN 25

TS [°C]		RT	100	150	200	250	300	350	400	450	460	470	480	490	500	510	520	530
PS [bar]	3E0	25,0	23,2	22,0	20,8	19,0	17,2	16,0	14,8	8,2	–	–	–	–	–	–	–	–
	3E1	25,0	25,0	25,0	25,0	24,4	22,0	20,2	18,4	10,1	–	–	–	–	–	–	–	–
	4E0	25,0	25,0	25,0	25,0	24,4	21,4	20,2	18,6	17,2	16,0	14,7	13,5	12,3	11,0	8,8	7,0	5,5

Výřez z tabulky G.2.1–5 – PN 25 pro feritické materiály

TS [°C]		RT	100	150	200	250	300	350	400	450	500	550	560	570	580	590	600
PS [bar]	12E0	25,0	24,7	23,3	22,1	21,0	19,8	19,1	18,5	18,1	17,7	16,9	15,3	14,0	12,7	11,4	10,2
	15E0	25,0	25,0	24,5	23,3	22,1	20,8	20,1	19,5	19,1	18,8	18,6	18,5	18,3	16,7	15,2	13,8

Výřez z tabulky G.4.1–5 – PN 25 pro austenitické materiály

PN 40

TS [°C]		RT	100	150	200	250	300	350	400	450	460	470	480	490	500	510	520	530
PS [bar]	3E0	40,0	37,1	35,2	33,3	30,4	27,6	25,7	23,8	13,1	–	–	–	–	–	–	–	–
	3E1	40,0	40,0	40,0	40,0	39,0	35,2	32,3	29,5	16,1	–	–	–	–	–	–	–	–
	4E0	40,0	40,0	40,0	40,0	39,0	34,2	32,3	29,9	27,6	25,6	23,6	21,6	19,7	17,7	14,0	11,2	8,9

Výřez z tabulky G.2.1–6 – PN 40 pro feritické materiály

TS [°C]		RT	100	150	200	250	300	350	400	450	500	550	560	570	580	590	600
PS [bar]	12E0	40,0	39,6	37,3	35,4	33,7	31,8	30,6	29,7	29,0	28,3	27,0	24,5	22,4	20,3	18,2	16,3
	15E0	40,0	40,0	39,2	37,3	35,4	33,3	32,1	31,2	30,6	30,0	29,9	29,6	29,3	26,8	24,3	22,0

Výřez z tabulky G.4.1–6 – PN 40 pro austenitické materiály

PN 63

TS [°C]		RT	100	150	200	250	300	350	400	450	460	470	480	490	500	510	520	530
PS [bar]	3E0	63,0	58,5	55,5	52,5	48,0	43,5	40,5	37,5	20,7	–	–	–	–	–	–	–	–
	3E1	63,0	63,0	63,0	63,0	61,5	55,5	51,0	46,5	25,5	–	–	–	–	–	–	–	–
	4E0	63,0	63,0	63,0	63,0	61,5	54,0	51,0	47,1	43,5	40,3	37,2	34,1	31,0	27,9	22,2	17,7	14,1

Výřez z tabulky G.2.1–7 – PN 63 pro feritické materiály

TS [°C]		RT	100	150	200	250	300	350	400	450	500	550	560	570	580	590	600
PS [bar]	12E0	63,0	62,4	58,8	55,8	53,1	50,1	48,3	46,8	45,7	44,7	42,6	38,7	35,4	32,1	28,8	25,8
	15E0	63,0	63,0	61,8	58,8	55,8	52,5	50,7	49,2	48,3	47,4	47,1	46,6	46,2	42,3	38,4	34,8

Výřez z tabulky G.4.1-7 – PN 63 pro austenitické materiály

Rychlost proudění

Médium	Oblast aplikace	Orientační rychlost
Pára	0…1 bar	20…25 m/s
	1…40 bar	30…40 m/s
Voda	sací potrubí	0,4 (0,25…0,6) m/s
	tlakové potrubí	2 (1,5…3) m/s
Kondenzát	podíl páry	15 m/s
	podíl vody	2 m/s
Spaliny		16,5 m/s
Olej	Lehký olej – strana sání	0,5 m/s
	Lehký olej – strana tlaku	1 m/s
	Těžký olej – strana sání	0,3 m/s
	Těžký olej – strana tlaku	0,5 m/s
Zemní plyn		žádné údaje dimenzování přes tlakovou ztrátu

Běžné rychlosti dimenzování zařízení (orientační rychlosti) pro dimenzování potrubí

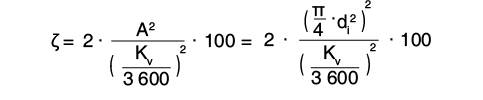

Tlaková ztráta – orientační hodnoty pro koeficient tlakových ztrát ζ

Uzavírací ventil, ovládací ventil, uzavírací klapka

DN	Kvs–hodnota			Koeficient tlakové ztráty ζ ¹⁾
	Uzavírací ventil	Ovládací ventil	Uzavírací klapka	Uzavírací ventil	Ovládací ventil	Uzavírací klapka
15	5,3	4	–	2,9	5,1	0,9
20	7,2	6,3	–	4,9	6,4	2,4
25	12	10	26	4,3	6,2	1,7
32	16	16	26,5	6,5	6,5	0,7
40	28,5	25	49,6	5	6,5	0,4
50	43	40	116	5,4	6,2	0,5
65	75	63	259	5,1	7,2	0,3
80	105	100	377	5,9	6,5	0,4
100	170	160	763	5,5	6,2	0,3
125	270	250	1 030	5,3	6,2	0,2
150	405	400	1 790	4,9	5,1	0,2
200	675	–	3 460	5,6	–	0,2
250	1 090	–	5 070	5,2	–	0,2
300	1 460	–	7 430	6,1	–	0,2
350	2 010	–	10 320	5,9	–	0,3
400	2 640	–	13 290	5,9	–	0,2

Uzavírací ventil, ovládací ventil, uzavírací klapka
_{1) Koeficient tlakové ztráty ζ se vztahuje na jmenovité světlosti DN.}

Mezipřírubový zpětný ventil, zpětný ventil, lapač nečistot

DN	Kvs–hodnota			Koeficient tlakové ztráty ζ ¹⁾
	Mezipřírubový zpětný ventil	Zpětný ventil	Lapač nečistot	Mezipřírubový zpětný ventil	Zpětný ventil	Lapač nečistot
15	4,4	5,7	6,9	4,2	2,5	1,7
20	7,1	7,8	10,8	5,1	4,2	2,2
25	12	11,8	17,8	4,3	4,5	2,0
32	19,5	17,9	26,1	4,4	5,2	2,5
40	25	27,5	36,7	6,5	5,4	3,0
50	46	48	61	4,7	4,3	2,7
65	69	77,6	98,6	6,0	4,7	2,9
80	87	109	146	8,7	5,5	3,1
100	122	168	234	10,7	5,7	2,9
125	–	251	376	–	6,2	2,8
150	–	389	394	–	5,3	5,2
200	–	664	652	–	5,8	6,0
250	–	1 017	1 225	–	6,0	4,2
300	–	1 446	1 873	–	6,2	3,7
350	–	2 042	–	–	5,8	–
400	–	2 725	–	–	5,5	–
500	–	4 167	–	–	5,8	–

Mezipřírubový zpětný ventil, zpětný ventil, lapač nečistot

_{1) Koeficient tlakové ztráty ζ se vztahuje na jmenovitou světlost DN.}

Tlaková ztráta vodní páry a ostatních plynů

Tlaková ztráta vodní páry a ostatních plynů při izotermním proudění

při izotermním proudění T₂ = T₁

p₁	Tlak před daným úsekem potrubí [Pa]
p ₂	Tlak za daným úsekem potrubím [Pa]
λ	Součinitel tření v potrubí
l	Délka potrubí [m]
d	Průměr potrubí [m]
ζ	Koeficient tlakové ztráty

Pro výpočet tlakové ztráty až ke spotřebiči ζ =

+	ζ odběr páry	Tab. Uzavírací ventil, ovládací ventil, uzavírací klapka
+	ζ rozšíření/dispozice	zpravidla rozšíření po odběru páry
+	n trubkové koleno ∙ ζ	předepsaná hodnota - koleno ζ₉₀_°_Bogen ≈ 0,5
+
+	ζ ventily
+	ζ vstup do spotřebiče	pokud platí (zpravidla zanedbatelné)

ρ	hustota proudícího média v kg/m³
u	střední rychlost na vstupu do potrubí
T₁	teplota média na vstupu do potrubí
T₂	teplota média na vstupu do potrubí
