Řízení kotle BCO
K zobrazování a obsluze se používá grafický TFT displej s citlivou dotykovou obrazovkou. Díky své extrémně vysoké životnosti, síle světla a kontrastu je předurčen k nejtvrdšímu průmyslovém nasazení. Grafické struktury menu, jakož i provozní hlášení a archiv procesních hodnot jsou ukládány na kartu MultiMediaCard MMC, která je zasunuta do obslužné jednotky.

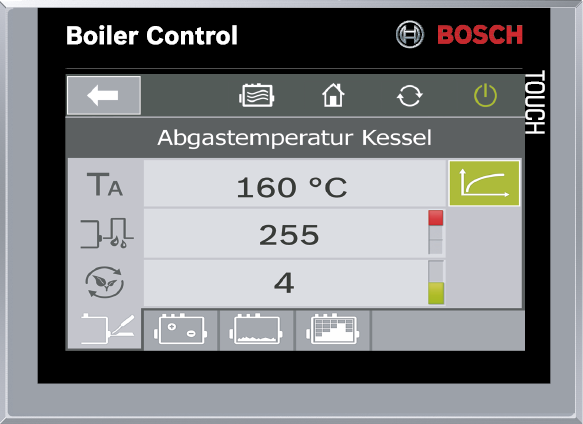

Řízení kotle BCO – příklad ukazatele na displeji u parního kotle
Grafické vedení uživatele s nejvyšší transparentností provozních dat
Příklady pro řízení uživatele na kotlovém řízení BCO
Pro jednoduchou obsluhu jsou symboly, grafická znázornění a vedení uživatele na dotykové obrazovce uspořádány dle nejnovějších poznatků ergonomie a obslužnosti. Intuitivně mohou být vyvolávány všechny řídicí a regulační funkce, skutečné a nastavené hodnoty znázorňovány nebo měněny na barevném displeji.
S kotlovým řízením BCO je již v základní výbavě znázorněno mnoho provozních stavů, provozních dat a naměřených hodnot zařízení na grafickém displeji. K tomu patří například vždy provozní hodiny kotle i hořáku a počet startů hořáku. Všechny nastavené spínací body, spínací rozdíly a koncové kontakty je možno znázornit. Důležitá procesní data zde jsou během stanoveného intervalu ukládána na paměťové kartě řízení kotle, resp. zařízení. Archiv je strukturován na průběžné záznamy: jakmile je dosaženo plné kapacity paměti, nejstarší procesní data se mažou a nejnovější se archivují. Ta mohou být následně vyvolána na displeji ve formě grafického znázornění ve křivkách. Je možné i načítání archivů procesních hodnot techniky zákaznického servisu. Data mohou být libovolně v rámci textového nebo tabulkového zpracovávání dále upravována a zpracovávána. Analýzy spotřeby paliva, parních křivek nebo teplotních průběhů jsou tak jednoduše znázornitelné. Vysoká transparentnost provozních dat umožňuje jednoduchou optimalizaci regulačních parametrů, snižuje tak spotřebu energie, emise škodlivin a opotřebení kotlového zařízení.
Funkce u parních kotlových zařízení

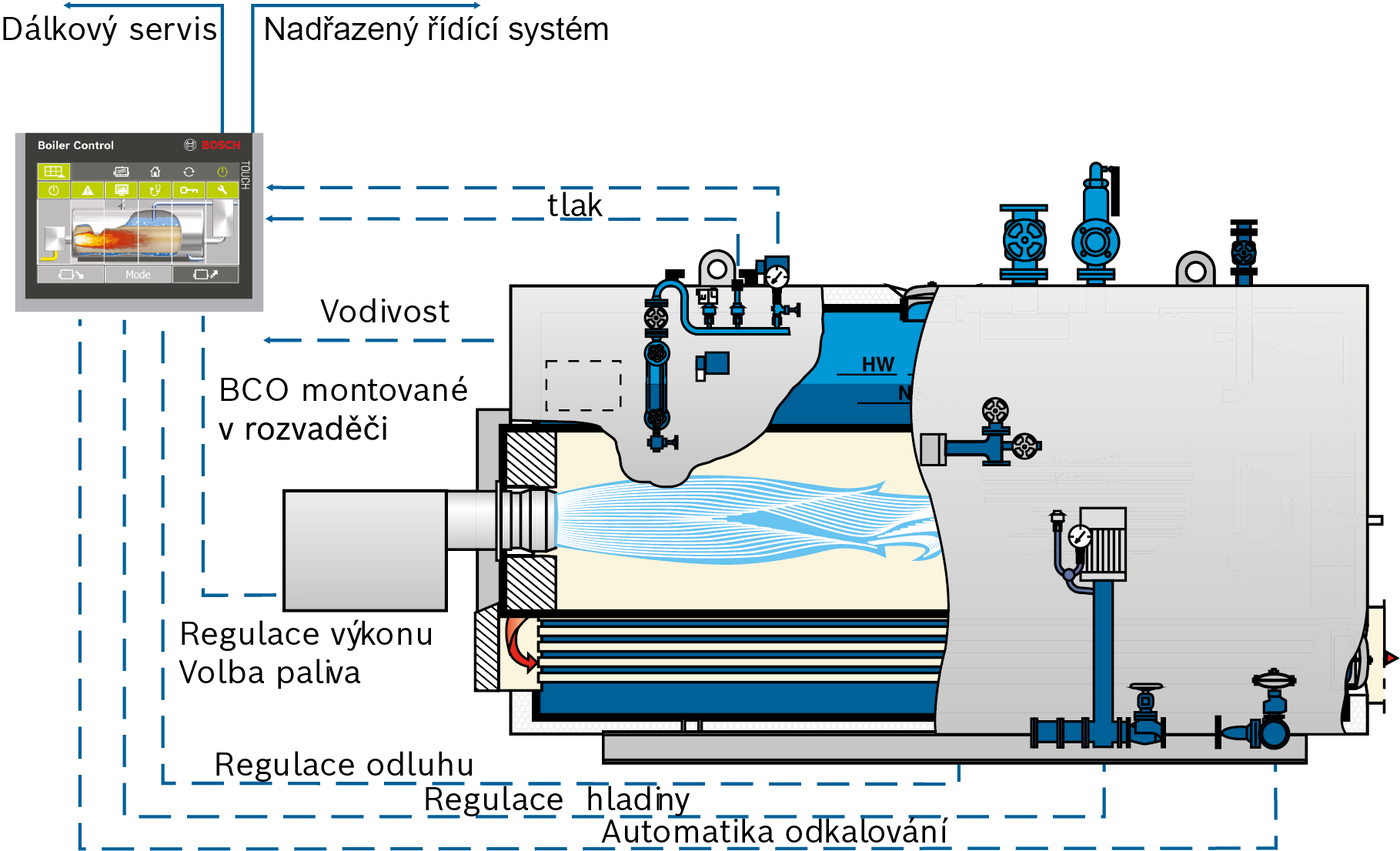

Základní funkce řízení kotle BCO pro parní kotel
Řízení kotle BCO pro parní kotlová zařízení
Vedle základních funkcí k regulaci výkonu, regulaci hladiny, regulaci kvality vody, regulaci odkalu a k bezpečnostnímu řetězci, jimiž je vybaven každý moderní parní kotel, může být kotlové řízení BCO rozšířeno o následující přídavné volitelné příslušenství a funkce:
- automatické najíždění ze studeného stavu
- měření a regulaci teploty spalin pro kotel s ekonomizérem
- měření a regulaci teploty přehřáté páry pro kotel a přehřívák
- měření množstevních toků páry, napájecí vody a paliva
- automatické přepínání napájecích čerpadel přes tlak, čas nebo poruchu
- proces udržování v teplém stavu s poklesem tlaku řízený časem
- zobrazení provozních hodin, četnosti startů, počtu studených startů v čase
- rozpoznávání nepříznivých najížděcích stavů
- rozpoznávání znečištění na straně vody a spalin, resp. nežádoucí kondenzace
- generování hlášení pro údržbu dle potřeby
- znázorňování energetických ztrát na základě odkalu a odluhu
- zobrazování spotřeby paliva a vody v čase
- znázorňování množství odběru páry v čase
- zobrazování profilu páry v čase
- napojení do nadřazených řídicích systémů
- vzdálený přístup přes MEC-Remote
- napojení na centrální řídicí techniku
Udržování v teplém stavu - více informací
Odborná zpráva: Automatické spouštění paních kotlůCondition Monitoring (CM)
CM poskytuje zákazníkovi možnost monitorovat jak efektivitu, tak i řádný provoz svého zařízení. K tomu jsou data zařízení analyzována, hodnocena a prostřednictvím semaforového modelu transparentně znázorňována:
