Przewód wydmuchowy zaworu bezpieczeństwa do pary

Instalacja przewodu wydmuchowego zaworu bezpieczeństwa do pary powinna spełniać następujące kryteria:

• Przewód wydmuchowy musi być tak zwymiarowany, aby podczas wyrzutu nadmiaru czynnika nie zostało przekroczone przeciwciśnienie własne wynoszące 10 % ciśnienia zadziałania zaworu bezpieczeństwa:
  • w przypadku przewodów o maksymalnej długości 10 m i liczących maksymalnie 5 kolan średnica nominalna przewodu wydmuchowego powinna być o 2 dymensje większa niż średnica nominalna wylotu zaworu bezpieczeństwa;
  • w przypadku przewodów dłuższych lub liczących więcej kolan wskazane szczegółowe obliczenie strat ciśnienia na przewodzie.
• Na wylocie zaworu najpierw montuje się łącznik ze spadkiem (≥ 0,5 %), aby najniższy punkt powstał w przewodzie wydmuchowym, który to punkt będzie odwadniany przez niezamykane urządzenie.
• Jeśli gniazdo zaworu bezpieczeństwa ma wywiercony otwór do odwadniania, należy zadbać o dodatkowe odwodnienie zaworu.
• Przewód wydmuchowy zaworu bezpieczeństwa musi być prowadzony oddzielnie od innych przewodów (wentylacyjnych, odprowadzających parę wtórną, przewodów wydmuchowych innych zaworów bezpieczeństwa itd.) i chroniony przed zamarznięciem.
• Nie dopuścić do zatkania odwodnienia brudem i ciałami obcymi.
• Musi być zapewniony wyrzut kondensatu w sposób niezagrażający otoczeniu.
• Przewód wydmuchowy musi być zainstalowany i zamocowany w taki sposób (np. przy pomocy wsporników, zawieszeń sprężynowych) aby nie znajdował się w zasięgu działania sił ścinających, zginających i skręcających wywieranych przez zawór bezpieczeństwa. Należy uwzględnić siły reakcji powstające przy zrzucie czynnika z zaworu bezpieczeństwa.
• Przewód wydmuchowy musi być wyprowadzony w bezpieczny sposób na zewnątrz.

Działanie zaworu bezpieczeństwa i przewodu wydmuchowego jest testowane podczas odbioru kotła parowego na miejscu przez zewnętrzną jednostkę inspekcyjną najczęściej przy pełnej mocy paleniska w warunkach realnej pracy.

Informacja Techniczna: Wymagania dla pomieszczenia kotłowni

Odwodnienie przewodu wydmuchowego zaworu bezpieczeństwa

Przewody wydmuchowe zaworów bezpieczeństwa do cieczy

Instalacja przewodów wydmuchowych zaworów bezpieczeństwa do cieczy powinna spełniać następujące kryteria:

• Na przewodzie wydmuchowym zaworu bezpieczeństwa połączonego z przestrzenią wodną musi być zainstalowany rozprężacz i separator wody gorącej.
• Układ po stronie wyrzutowej zaworu bezpieczeństwa musi mieć takie wymiary, aby podczas wyrzutu nadmiaru gorącego czynnika nie zostało przekroczone przeciwciśnienie własne wynoszące 10 % ciśnienia zadziałania zaworu bezpieczeństwa.
• Łącznik między wylotem zaworu bezpieczeństwa i rozprężaczem musi być ułożony ze spadkiem (≥ 0,5 %).
• Jeśli gniazdo zaworu bezpieczeństwa ma wywiercony otwór służący do odwodnienia należy zadbać o dodatkowe odwodnienie zaworu.
• Przewód służący do odwadniania zaworu układać bez zmian kierunku i ze spadkiem.
• Kondensat zbierający się w rozprężaczu musi być schłodzony i w bezpieczny sposób odprowadzony.
• Łącznik między wylotem zaworu bezpieczeństwa i rozprężaczem musi być zainstalowany i zamocowany w taki sposób (np. wsporniki, zawieszenia sprężynowe) aby nie znajdował się w zasięgu działania sił ścinających, zginających i skręcających wywieranych przez zawór bezpieczeństwa. Należy uwzględnić siły reakcji powstające przy zrzucie czynnika z zaworu bezpieczeństwa.
• Przewód wydmuchowy odprowadza z rozprężacza nadmiar gorącego czynnika z dużą prędkością, czemu towarzyszy hałas. Przewód musi być wyprowadzony w taki sposób na zewnątrz aby nie stwarzał żadnego zagrożenia dla otoczenia.
• Przewód wydmuchowy z rozprężacza musi być prowadzony oddzielnie od innych przewodów (wentylacyjnych, odprowadzających parę wtórną, przewodów wydmuchowych innych zaworów bezpieczeństwa itp.) i chroniony przed zamarznięciem.

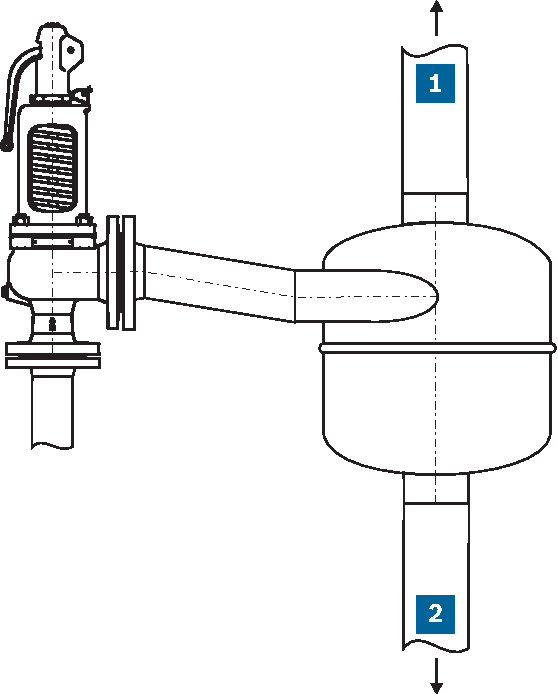

Zawór bezpieczeństwa z rozprężaczem wody gorącej
