Producción de vapor
Los datos más importantes se obtienen del rendimiento de cada uno de los consumidores de vapor. Sin embargo, también hay que tener en cuenta el consumo interno del sistema de calderas de vapor, especialmente para calentar y desairear el agua de reposición y el condensado, la purga superficial y las pérdidas de calor en las tuberías.
A la hora de determinar la potencia de vapor necesaria del sistema de calderas, también deben tenerse en cuenta factores adicionales como la simultaneidad de las potencias máximas de los consumidores individuales, la tasa de carga máxima y aspectos puramente técnicos que a menudo solamente pueden medirse con dificultad (por ejemplo, la seguridad del suministro o las posibles ampliaciones).

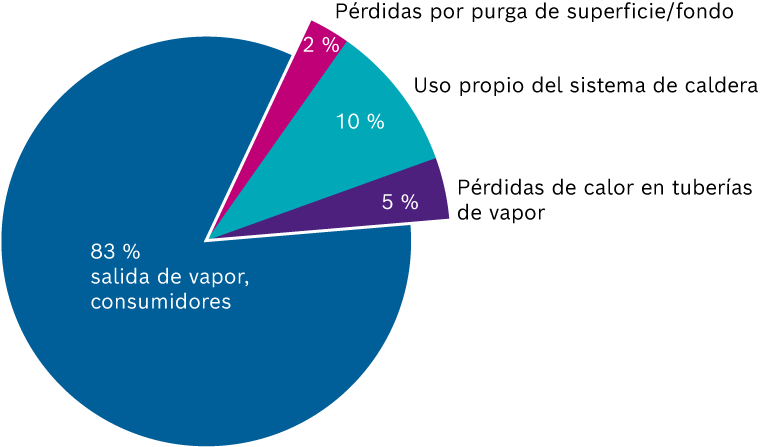

A continuación se muestra la distribución típica de la producción de vapor. El cálculo del consumo preciso específico del proyecto se describe en el capítulo siguiente.
Lista de símbolos
|
Símbolo |
Unidad |
Significado |
|
ṁS |
[kg/h] |
Producción de vapor; cantidad de vapor |
|
ṁS,dC |
[kg/h] |
Cantidad de vapor para consumidores directos |
|
ṁS,iC |
[kg/h] |
Cantidad de vapor para consumidores indirectos |
|
ṁS,lP |
[kg/h] |
Cantidad de vapor debida al vapor de expansión |
|
ṁS,OU |
[kg/h] |
Uso propio del sistema de calderas |
|
ṁS,boi |
[kg/h] |
Producción de vapor de la caldera |
|
Q· |
[kW]; [MW] |
Potencia calorífica |
|
Q·HX |
[kW]; [MW] |
Potencia térmica del intercambiador de calor |
|
r |
[kJ/kg] |
Entalpía del evaporador a la presión correspondiente |
|
cp |
[kJ/kgK] |
Capacidad térmica específica del agua (hasta 250°C puede calcularse con un error mínimo con la constante cp = 250°C) con un error mínimo con la constante cp = 4.19 kJ/kgK) |
|
ΔT |
[K] |
Diferencia de temperatura |
